巨川电气RL/50-4.16.NF智能照明控制系统
  发布时间:2016-12-29 09:12:02   发布人:巨川电气 (人气: )
巨川电气 专业RL/50-4.16.NF智能照明开关模块厂家,智能照明控制系统,照明智能控制模块,智能照明控制模块,路灯照明智能控制模块,路灯控制器,智能照明控制器, 价格实惠,质量稳定,技术

巨川电气 专业RL/50-4.16.NF智能照明开关模块厂家,智能照明控制系统,照明智能控制模块,智能照明控制模块,路灯照明智能控制模块,路灯控制器,智能照明控制器, 价格实惠,质量稳定,技术先进,专业可靠。现货存库☆批发价格,生产厂家,实惠的价格!,每一位客户都买到一个称心如意的产品,“保证产品质量,保持一级信誉”的经营理念,坚持以客户为本的原则为广大客户提供优质的服务。你值得拥有!www.kbk-45.com/


产品型号:RL/50-4.16.NF、RL/50-6.16.NF

1.具备多回路顺序延时启动功能避免同时启动对电网的冲击
2.每个回路、场景、区域、序列都有备注信息
3.可向总线输送电源
4.执行场景命令后立即向监控中心返回各个回路的实际电流值
5.具有坏灯检测功能,可实时检测回路电流并反馈给中央控制软件
产品名称:4路、6路、8路20A自锁型开关控制器
产品型号:RL/50-4.20.L、RL/50-6.20.L、RL/50-8.20.L
产品型号:RL/50-4.16.N、RL/50-6.16.N、RL/50-8.16.N
产品型号:RL/50-4.20.LF、RL/50-6.20.LF
产品型号:TM/50-1
产品型号:DM/50-4.5、DM/50-6.3
产品型号:SW/50-4.T、SW/50-6.T
产品型号:PW/50-18.2.D
执行标准:
安装尺寸:标准35mm导轨安装

1.具有4/6/8回路20A自锁继电器输出
2.自带面向全局的场景控制器
3.***多可以存储200种场景
4.各个回路可以单独控制输出,也可以通过子网场景/全局场景控制输出
5.可以通过网络启动场景运行
6.每个回路都具有紧急直通开关
7.无需断电的远程软件复位功能
8.设备重启可以设置选择各回路为关状态或者恢复重启前状态
9.具有远程编程、检测和管理功能
10.具有机械自锁功能,停电后可保持回路开关状态不变

一、RL/50-4.16.NF继电器控制模块产品应用领域:

产品广泛应用于应急照明回路、 景观照明、 航空照明、 场地照明商厦、学校、公园、体育馆、展览馆、工业园区、机场、铁路、车站、变电站等地的灯光控制、消防联动、能耗监测和节能管控!

RL/50-4.16.NF继电器控制模块价格,RL/50-4.16.NF继电器控制模块型号,RL/50-6.16.N继电器控制模块厂家,

 智能照明控制箱

二、RL/50-4.16.NF继电器控制模块功能特点

1. 1-12路继电器开关输出单元

2. 自带场景控制器,多达128个场景

3. 每个回路具有灯具保护延时(0-60分钟)

4. 每个回路具有分批开启延时(0-25秒)

5. 继电器开关可手动控制

6. 具有远程编程和管理功能

7. 设备重启可选择已开的场景或指定的场景



三、RL/50-4.16.NF继电器控制模块安装连接

1. 安装条件

安装位置要通风良好,注意防潮、防震、防尘。

2. 接线规格

l 本模块继电器开关输出端连接线:2.5mm2铜导线

l 485总线连接线:采用超五类线或4芯双绞线



3. 典型系统连接

该模块的典型系统连接(仅供参考)如下图所示。通过485总线与控制面板、系统管理服务器等连接可实现设备开关控制、照明控制(包括场景控制等)、系统管理、以及与其它控制系统联接等。



1、输出控制常开触点AC250V/16A(注:负载接线示意图)

2、运行和通信状态指示。

3、手动控制开关,现场实验按钮。

4、工作电源:V ,V-:DC12V;VCC,GND:DC12V/ 2A;电源和智能照明模块对应V 连接VCC,V-连接GND,B0,A0,RS-485通信接口,主要与后台总线连接,智能照明控制模块BO,A0之间对应手拉手方式连接,接线图上未标明的在对应模块上标示有,KEY为开关量连接型号,B1,A1为抄表连接型号,DS1为温度采集连接型号,I1,I2根据现场编程设定

5、RM/50-6.20.SF智能照明模块扩展接口


四、RL/50-4.16.NF继电器控制模块系列智能灯光控制系统网络拓扑图



设备安装应严格按照接线标识和端子的插接方向安装,剥开的金属线头(8mm)应保证完整的放入端子的接线孔中,再拧紧镙钉,安装时应避免剥开的金属线头过长外露或紧固镙钉松动,否则将会引发严重事故。安装线径建议选择多股BVR线(线径据实际负荷选择)。

1. 安装条件
安装位置要通风良好,注意防潮、防震、防尘。
2. 接线规格
l 本模块继电器开关输出端连接线:2.5mm2铜导线
l 485总线连接线:采用超五类线或2芯双绞线
3. 典型系统连接
该模块的典型系统连接(仅供参考)如下图所示。通过485总线与控制面板、系统管理服务器等连接可实现设备开关控制、照明控制(包括场景控制等)、系统管理、以及与其它控制系统联接等。

五、巨川电气智能照明控制器选型



序号 设备型号设备介绍设备尺寸

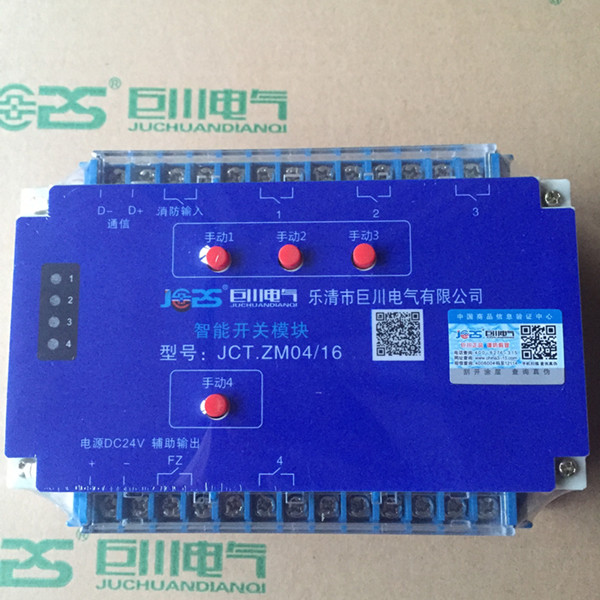

1JCT.ZM04/16

4路 250V,数字可编程开关控制器+定时模块+电源模块,标准35mm导轨式安

155*110*60
2JCT.ZM06/16

6路 250V,数字可编程开关控制器+定时模块+电源模块,标准35mm导轨式安装

155*110*60
3JCT.ZM08/16

8路 250V,数字可编程开关控制器+定时模块+电源模块,标准35mm导轨式安装

255*110*60
4JCT.ZM10/16

10路 250V,数字可编程开关控制器+定时模块+电源模块,标准35mm导轨式安装

255*110*60
5JCT.ZM12/16

12路 250V,数字可编程开关控制器+定时模块+电源模块,标准35mm导轨式安装

255*110*60
6JCT.L安装方式      标准35mm导轨式安装



六、功能及操作说明

1、 继电器开关手动控制

本模块除接收外部信号进行开关控制外,也可手动控制开关。

通过操作1~12回路继电器的手动开关,可分别控制1~12回路开、关。

2、 本机设备号

设备ID必须通过“JCT系统控制软件”设置,设置见软件说明。

3、 场景

多达128个场景,每个场景由任意回路组合而成。场景必须通过“JCT 系统控制软件”来设置,设置见软件说明。

4、 回路开启和保护延时

回路开启延时:每个回路可设置开启延时,即回路启动后,达到延时值时该回路才有输出。开启延时的作用,当同时启动多个回路时,回路按延时值依次启动,避免全部启动时的冲击大电流。

注:开启延时值范围为0.0~25.0秒。

回路保护延时:每个回路可设置保护延时,即当某回路的输出关断后,为了保护负载,只有时间达到保护延时值时该回路才能再受控制输出。

注:保护延时值范围为00~60分。

开启延时值、保护延时值必须通过“JCT系统控制软件”来设置,设置见其说明。

5、 重启后运行场设置(上电恢复场景设置)

如系统设置为已开的场,本机重启后,将运行上次关机时开启的场景。

如系统设置为指定的场,本机重启后,将运行指定的场景。

设置要通过“JCT系统控制软件”,设置见其说明。系统默认重启后不运行场景。



八、常见故障处理

1、电源故障 ----- 检查输入AC220V电源是否连接或连接正确;

2、无输出控制----检查输出控制线是否连接正确;

3、控制器不工作 ----检查开关DC12V电源是否连接正确;

               4. 无通信-----检查通信线路、通信端口安装是否正确;



智能照明控制模块使用提示:



1、安装前请认真阅读产品使用说明书。

2、严禁擅自拆封产品。

3、本装置必须由具有专业资格的人员进行安装作业。

4、严禁湿手操作控制器,以防发生电击事故。

5、不要安装在外磁场大于5倍的地方,否则会导致产品不正常工作。

6、产品安装场所应无爆炸危险、无腐蚀性气体、并应注意防潮、防尘、防振动和避免日晒。

7、安装前请检查产品是否相符,并按说明书要求进行调试,产品功能正常、动作可靠、确认完好无损,方可安装。

8、本产品没有短路、漏电、过流保护功能,使用时工作电源及输出回路要使用相应的过载、漏电、短路保护电路。

9、产品投入运行后,使用单位应作运行记录,并建立相应的管理制度,

10、其它未尽事宜,请按电器标准的使用要求使用。



本产品解释权归巨川电气所有,详情请咨询巨川电气。
