  • 产品名称: 智能路灯控制器 经纬度照明控制器 天文钟

  • 产品概况:
    智能路灯控制器 经纬度照明控制器 天文钟 来源:http://www.kbk-45.com/产品介绍:采用计算机芯片管理,控制策略为:时间控制和光控。1)依据经纬度算法计算得出当地日出日落时间,根
产品简介

智能路灯控制器 经纬度照明控制器 天文钟   来源:http://www.kbk-45.com/

智能路灯控制器

智能路灯控制器功能特点

产品介绍:

采用计算机芯片管理,控制策略为:时间控制和光控。

1)依据经纬度算法计算得出当地日出日落时间,根据一年四季变化规律自动调整。

2)具备开关时间调整定时功能,每路带4段定时设置,用户可根据当地环境条件和气候条件灵活调整时间控制。

3)具备光辅助控制,如遇阴雨天适当调整开关时间,保证道路正常照明。

4)具备星期工作控制模式,遇重要节日和特定巡视而特定设置开关灯时间。

5)带RS485通讯接口,应用Modbus通讯协议,可实现远程控制开关。

6)配置液晶显示,清晰明了;各输出回路的运行指示和手动自动转换功能。

7)保证各输出回路相互隔离,独立使用。

8)采用开关电源供电,宽电压范围达到AC85~265V,具有防雷、抗干扰能力强。

9)采用超级电容,无需更换电池,使用寿命长。

10)12路 16A大功率继电器输出,可直接带负载或控制交流接触器

1.2技术指标

产品型号:JCT.ZM12/16

供电电源:AC 220V

使用环境:温度 -40~85℃ 湿度< 90%

接点输出:12路 16A继电器输出

光感输入:光敏电阻

通讯方式:Modbus标准接口RS485

安装方式:导轨式安装

外形尺寸:265*88*66mm(长*宽*高)

注:单位mm

智能路灯控制器优势

智能路灯控制器优势

智能路灯控制器优势

使用说明:

路灯控制器设置

路灯控制器设置

出厂前默认设置:

1、路灯控制器已设置客户所在地的经纬度;

2、路灯控制器已经设置自动按天黑天亮时间来开关动作,如果不需要该功能,请将每路对应的01段时间设置为:00:00 开,00:00 关。

3、默认光控功能开启。

4、星期控制功能,设置周一至周日全启。

5、路灯能控制器已按顺序设置唯一的ID号。

控制修改任何设置,请按照说明书进行操作,有不明之处与厂家联系。

12路灯控制器 经纬度 照明控制器 天文钟.png

智能路灯控制器主画面上显示当前日期和时间,分别显示1-12路开关状态,用图形表示出来,直观明了。显示当地当天的天亮天黑时间,给用户在时控设置里设定经纬度时间控制时做参考值。(按照主页面显示当前的天黑天亮时间来填写“时控设置”中01段时间设置,01段时控设置默认是经纬时控功能,自动计算出每天日出日落时间)


操作步骤:

1、路灯控制器在投入使用前,必须先设定日期和时间、当地的经度和纬度,这样控制器才准确地计算当地的天亮天黑时间,控制器主页准确显示当前天黑天亮时间。

2、ID站号:使用RS485通讯接口时,设定该控制器唯一的通信地址。

操作步骤:移动光标到目标,按‘+’‘-’键修改数值,移动光标后才能保存结果。

操作步骤:移动光标到目标,按‘+’‘-’键修改数值,移动光标后才能保存结果。

注:修改完必须移动光标进行数值保存,如果直接按‘SET’返回主画面,则刚才修改的值会失效。


时控设置分为经纬控制(经纬时控)和固定控制(普通定时)两种控制,经纬时控依据经纬度算法计算得出当地每天日出日落时间,根据一年四季变化规律自动调整。

时控设置页面介绍:

1、页面左上角显示:05:55是当地当天天亮时间;页面右上角显示:19:05是当地当天天亮时间;

2、对象:具体看控制器带多少回路输出,如:4路控制器 可选择对象01至04,分别设置1至4路的时控设置。

3、时间段:基于每一个对象可以设置4个时间段,就是说每个回路一共可设置4组开关时间。

01段默认是经纬时控设置:如要按照经纬度计算出来的天黑天亮时间准确开关灯,使用前必须在“系统设置”页面先设定好当地使用的经度和纬度,然后根据主页显示的天黑和天亮时间来填写该对象01时间段。

案列背景条件:

地点:浙江省温州市(北纬23.08 东经113.14)

日期:2015年10月08日

当天天黑开灯时间:18:05分;天亮关灯时间:06:17分


时控类型设置:   开:选择‘ ’    关:选择‘ ’

时控时间设置:   开:18:10分       关:7:00分

实际开关时间情况:

一、‘开’是设定经纬控制,当天的天黑时间为18:05分。而时控时间设定18:10分开灯,与当天天黑时间相差5分钟。因此开灯时间都是以天黑时间作参照相差5分钟来调整开灯时间。然而每天天黑开灯的时间都会随季节变化而发生改变,到2015年10月09日,当天的天黑时间:18:04分,当天的开灯时间就会变成:18:09分,以此类推作参照来调整开关灯时间。如果时控时间是按照天黑天亮时间设定,那么每天都准确无误按照精准计算的天黑天亮时间来开关灯。

二、‘关’是选择普通定时,每天都是按设置的固定时间7:00分来控制,而不会发生改变。

02、03、04段是自由定时开关设置,当不需要使用多组时间控制,即把该组时控设置为00:00固定开-00:00固定关,该组时段就不参与控制。


实现全夜灯和半夜灯设置:

全夜灯>>建议选择经纬度开灯和经纬度关灯

半夜灯>>建议选择经纬度开灯和固定时间关灯


在表格里设置周一至周日启停功能,遇重要节日和特定巡视而特定设置开关灯时间。

12路灯控制器 经纬度 照明控制器 天文 钟.png

日全食或者阴雨雨天时,是否要用到光控开关,用到时请打上‘√’,不用时请打‘×’。每一路单独设置启动或关闭光控功能。

出厂默认08接通,15断开,是结合天黑天亮的光照值设定,用户可以参照当前的光照强度来设定,并总结使用经验来设置光照值

注意:安装探头时不要安装在本次控制的灯光下面

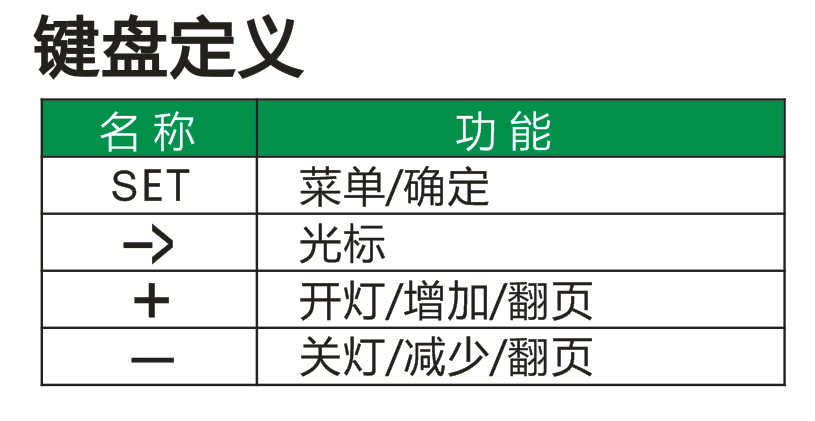

注:系统设置/时控设置/星期设置/光控设置 操作简介,在查询状态下,通过‘+’‘-’键,可以翻页选择查询不同回路的参数;按‘SET’键进入修改状态,移动光标到目标位置,通过‘+’‘-’键,修改目标值,按‘SET’进行数据的保存,如在查询状态下,则退出返回到工作页面。


路灯控制器应用接线图:

路灯控制器接线图

智能照明控制系统页面介绍

实现方式:控制器带RS485通讯接口,通过RS485转USB接口与电脑系统软件链接,实现有线远程集中管理。

一、运行状态

智能路灯控制系统

二、终端管理

智能路灯控制系统

三、终端配置

智能路灯控制系统

12路灯控制器经纬度 照明控制器天文钟系统图3.png

12路灯控制器经纬度 照明控制器天文钟系统图4.png

12路灯控制器经纬度 照明控制器天文钟系统图5.png
