CAN总线的智能照明控制系统方案
  发布时间:2018-12-11 10:52:00   发布人:巨川电气 (人气: )
巨川电气CAN总线的智能照明控制系统方案一、概述 CAN智能照明控制系统是巨川电气基于计算机技术、自动控制、网络通信、现场总线,嵌入式软件等多方面技术组成的分布式控制

巨川电气CAN总线的智能照明控制系统方案


一、概述

    CAN智能照明控制系统是巨川电气基于计算机技术、自动控制、网络通信、现场总线,嵌入式软件等多方面技术组成的分布式控制管理系统,来实现照明设备智能化集中管理和控制,具有定时控制、联动控制、场景模式、远程控制等功能,控制方式智能灵活、从而达到良好的节能效果、有效延长灯具的寿命、管理维护方便、改善工作环境和提高工作效率;为现代化智能照明行业提供科学管理水平、节能减排、精简人员、节省运营成本和提高服务质量的一套完整信息化建设及智能控制的系统解决方案。

二、功能特点

(既提高照明系统的控制和管理水平,减少照明系统的维护成本;也可以节约能源,减少照明系统的运营成本。)

1、控制模式:实现单点、多点、区域、群组控制场景预设、定时开关、亮度调节、红外探测、光感控制、消防联动、集中监控、远程控制等智能控制任务

2、模块化:系统是全数字、模块化、分布式总线型控制系统,并将控制功能分散给各功能模块,以提高安全性,中央处理器与模块之间通过CAN-BUS总线直接通讯,以实现灵活控制。

3、定时控制:可以对灯光的定时开关进行定义,亮度的调节、场景设置等

4、紧急手动功能:开关模块具备每路手动开关功能,在紧急情况下,对照明回路进行开关灯的手动操控,在线路及模块损坏的情况下仍不影响整套系统使用。

5、断电保存功能:市电断电后,模块能保持原有的设置数据,来电就能正常工作。

6、安全可靠:整个系统通过CAN-BUS总线通信,无需网关、无需服务器主机,安全可靠,安装操作方便。

三、控制方式

1、时间编程

根据预先定义的时间、自动开启或关闭回路或部分回路或场景回路

2、本地手动控制

如遇到特殊情况时,可利用智能面板强制手动控制各个照明回路的开关,可可以在开关模块上手动控制。

3、多地控制

用户可在多个位置放置智能面板,通过CAN总线通信,可实现多地控制。

4、场景控制

用户可预先设定控制方式相同的回路为一个场景,设置完成后可通过场景选择一键开关场景回路

5、应急处理控制

在接收到安防、消防系统的报警后,自动将制定区域照明全部打开

6、外部信息控制

控制器可以接受红外移动探测器的信号,实现人、车来时开灯、走时关灯;也可以接受光照度探测器的信号,当现场光照度低于设定值,自动开启全部灯光。

7、系统远程控制

照明产品通过CAN总线,借用CAN口转RS232接口与电脑软件系统通讯上,实现远程控制和管理。

系统能显示各个控制器每个回路的工作状态

可以远程手动控制每路输出

每路可设置10段定时(每路设定延时开关功能)

星期模式、节假日模式(新历农历均可设定)

④光控功能和消防联动以及场景组合远程设置

  PW-ILC-XS型控制面板 , PW-ILC-3/6型控制模块, PW-ILC-9/12型控制模块 , PW-ILC-II-XS型控制面板 , PW-ILC-II-3/6型控制模块, PW-ILC-II-9/12型控制模块, PW-ILC-II-GL-16A/4/8控制模块, PW-ILC-II-50A/4/8控制模块, PW-ILC-DY型系统电源

四、系统架构

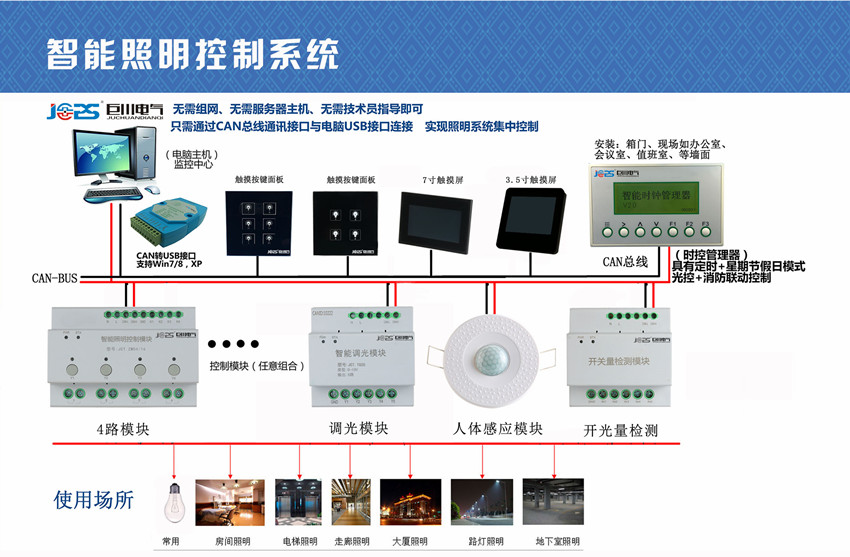

智能照明控制系统拓扑图

智能照明控制系统拓扑图


五、产品组成(配置可任意选择)


智能照明=智能照明模块+系统软件+86面板+时控管理器

其他配置:CAN转RS232模块、信号放大器、调光模块、人体感应模块、7寸液晶触摸屏、3.5寸液晶触摸屏86底盒

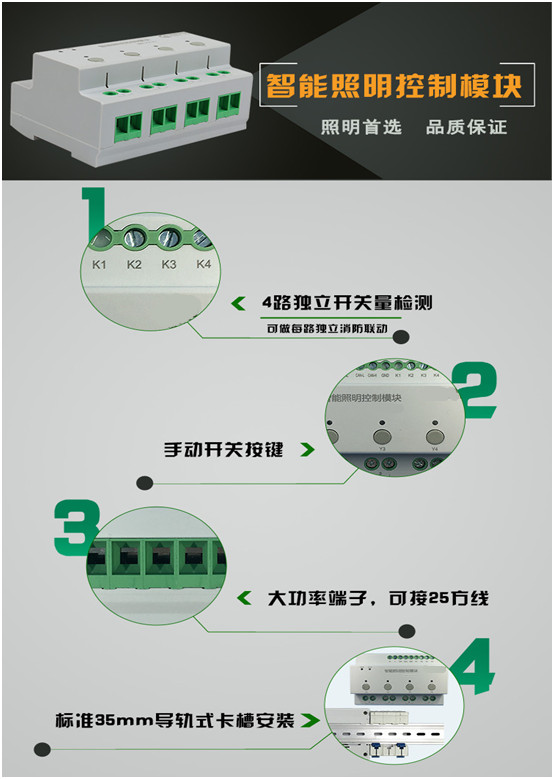

1、智能照明模块

1)执行开关动作,安装在配电箱里,标准35mm导轨式安装,类型分:4路、6路、8路、12路。可自由组合拼接实现多回路。

功能特点:

①具备多回路延时启动功能,避免同时启动造成电网的冲击

②具有手动控制按钮,在故障时可手动控制回路开关

③执行场景命令后立即向监控中心返回各个回路的实际开关状态

④具有本机及远程编程、测试功能

⑤通过CAN-BUS总线通讯,实现各节点之间实时控制和可靠的数据通信。

⑤具有自保持功能,带断电恢复供电时,仍保持接通状态。


2、系统软件

1)安装在管理中心的电脑,通过CAN口转RS232转换器与电脑系统软件实现通讯连接。

2)远程设置开关时间和开关动作、场景设置、星期节假日控制模式、消防联动控制、光照度控制等功能。


3、86面板

1)安装在任意位置,实现场景模式控制

2)面板按钮模式:4键、6键等类型,通讯采用C-BUS总线通讯方式,可编程场景控制,单多回路调节,具有远程编程和管理功能。


4、时钟管理器

1)安装在配电箱的门上或安装在现场如办公室、会议室、值班室、等墙面,可对所有照明模块每路进行现场设置和控制。

2)带16段定时开关设置、星期模式、节假日模式、光照度设定控制、消防联动控制等功能。


5、7寸液晶触摸屏面板(可配置:3.5寸86底盒型)

1、功能特点:

1)多路多模块多场景设定与控制、单模块全开全关

2)手动开关,联动反馈型

3)时钟显示、调光预设

4)具有远程编程和管理功能

5)CANBUS总线通讯方式

2、应用方式

1)安装方式:安装在配电箱的门上或安装在现场如办公室、会议室、值班室、等墙面,可对所有照明模块每路进行现场设置和控制。

6、调光模块(两款类型)

智能调光模块

5路0-10V信号调光模块

含5路0-10V调光模块可对射灯、筒灯、钠灯调光、配合0-10V调光变压器对日光灯、LED灯等灯具调光。

性能特点:

1、标准导轨式安装占4个开关位

2、提供5路0-10V调光信号

3、可设置各回路的调光亮度值

4、0%—100%等级调光,实现真正线性调光

5、支持在线刷新程序


工作电压

AC 220V (无需电源模块,取电方便)

工作环境

-40~85℃,湿度:< 90%

通讯接口

CANBUS总线通讯(2芯线)

输出回路

5

输出信息

0-10V信号输出

调光参数

4*40MA电流

安装方式

标准35mm导轨式安装

外观尺寸

90*88*66mm

重量

450g


智能调光模块

2路IGBT调光模块

可控制2路1KW的射灯、筒灯和白炽灯等电压调光,输出调光类型为后沿波调光。


性能描述:

1、标准35mm导轨式安装占4个开关位

2、具有2路独立输出,每路最大提供5A即1000W

3、每个回路具有低端限幅、高端限幅、最大限幅以适应不同的负载

4、采用CANBUS总线通讯

5、每个回路具有独立的标示,标示名称存储在模块里面

6、支持在线刷新新程序


工作电压AC 220V (无需电源模块,取电方便)

工作环境-40~85℃,湿度:< 90%

通讯接口CANBUS总线通讯(2芯线)

输出回路2路IGBT后沿调光

每路输出功率5A

保护需外接断路器

安装方式标准35mm导轨式安装

外观尺寸90*88*66mm

重量450g



7、人体感应开关模块


产品概述:

人体感应开关模块是采用雷达微波技术,自动感应人体的移动并且自动控制照明灯具等负载的吸顶式/墙壁式电子节能开关,人体感应开关模块延时功能的时间可调,也可随意在延时范围内调节所需要的延时时间。它可以接受红外移动探测器的信号,实现人、车来时开灯,走时开灯。适用于企业,宾馆、商场、库房及家庭的过道、走廊等敏感区域,或用于安全区域的自动灯光、照明和报警系统。

产品特点:

雷达感应微波不受环境、温度、灰尘等影响发误判达节能效,灵敏,快捷,稳定。

技术参数:

产品型号:SY/K.1.4

产品材质:ABS阻燃材料

工作电压:12~24V

工作环境:-45~85度

检测方式:雷达微波

通讯方式:CAN-BUS通讯

安装方式:吸顶、挂壁式

外形尺寸:96(长)*63(宽)*36(高)

产品应用:

适用于走廊、楼道、卫生间、地下室、仓库、车库等场所等自动照明,排气扇的自动抽风已经其他电器的自动控制等功能,同时可用于防盗等用途,实现人来灯亮,人走灯熄的智能控制功能。

六、工作方式:

方案一、每路模块带手动开关按键,可手动控制,方便现场检测或紧急情况手动开关使用。


智能照明模块—技术参数

工作电压

AC 220V 50HZ

工作环境

-40~85℃,湿度<90%

单路工作电流

16A或30A

输入端口

CAN-BUS/消防接口/外部信号

输出回路

4路/6路/8路/12路

手动开关

一键手动开关,带反馈型

通讯接口

CAN-BUS总线

通讯距离

1200M

外部信号接口

干接点

外形尺寸


4路模块(30A):126(长)×88(宽)×66(高)

6路模块(16A):144(长)×88(宽)×66(高)

8路模块(16A):185(长)×88(宽)×66(高)

12路模块(16A):266(长)*88(宽)*66(高)

方案二:86可编程面板:


4键、6键可编程面板可选,具有远程编程和管理功能,如:单开、单关、全开、全关、触发场景、组控制,交叉控制,多点控制各个模块等。

技术参数

工作电压

AC/DC 12~24V

工作温度

-40~55℃,湿度20~90%

按键类型

4、6,场景组合设计

通讯协议

CAN-BUS

产品尺寸

86*86*35mm(L*W*H)

体积重量

0.3KG

方案三:智能时控管理器(定时、星期节假日模式、)

智能时钟管理器

通过CAN-BUS总线与智能照明控制模块通讯,控制器带16段定时开关设置、另外带有每路延时吸合设置,精确到秒(避免多回路控制同时启动对电网冲击大)和吸合时长(可灵活设置吸合时长,无需等到固定时间关灯,节能方便),星期模式、节假日模式、光照度设定控制、消防联动控制等功能,需在系统软件配置好每个模块每个回路的功能设置。

安装方式:面板式安装,方式:配电箱的门上、现场如:办公室、会议室、值班室等墙面

显示功能

能显示当前年月日、时分秒

能显示农历时间

能显示当前的光照值

接口功能

CAN-BUS通讯接口

消防联动控制信号

光感信号控制接口

外部信号控制接口

控制功能

内含电源模块、16段定时设置、星期选择、节假日控制模式设置、消防联动、光控设置,CANBUS通讯、开关状态随时反馈到监控中心。

工作电压

AC 220V   50HZ   /  温度:-20~75

方案四:7寸液晶触摸屏(或3.5寸液晶触摸屏86底盒)

7寸触摸屏

1、功能特点:

1)多路多模块多场景设定与控制、单模块全开全关

2)手动开关,联动反馈型

3)时钟显示、定时控制、开关操作

4)具有远程编程和管理功能

5)CANBUS总线通讯方式

2、应用方式

1)安装方式:安装在配电箱的门上或安装在现场如办公室、会议室、值班室、等墙面,可对所有照明模块每路进行现场设置和控制。

7寸液晶触摸屏 尺寸.jpg

方案五:电脑集中控制,组网控制,CAN总线:

一、将所有模块通过CAN-BUS总线并联连接到电脑系统中集中操作,借助CAN口转USB接口与电脑系统实现通讯,可设置时间等开关参数,远程开关动作、场景模式、集中管理每个照明模块控制功能等。

二、中间可添加面板控制或需要控制的产品和功能,CAN-BUS系统中可添加调光模块、人体红外、烟感雷达等感应产品。拓展功能性强,系统控制灵活方便。


智能照明模块与模块之间组网结构图:另存可放大

智能照明控制系统拓扑图

CAN总线:

1、将所有模块通过CAN-BUS总线手拉手并联方式连接起来,再接入CAN转RS232模块、RS232转USB转口线与电脑系统软件实现通讯,可设置时间等开关参数,远程开关动作、场景模式、集中管理每个照明模块控制功能等。

2、中间可添加面板控制或需要控制的产品和功能,CAN-BUS系统中可添加调光模块、人体红外烟感雷达等感应产品;拓展功能性强,系统控制灵活方便。
